系统调用跟踪及系统调用参数的获取#

我们以系统调用跟踪及系统调用参数的获取为例，展示这套调试工具的使用流程。

首先，在 rCore-Tutorial-v3 中，每个系统调用都会被分发到对应的内核函数中进行处理，这些函数最多只有三个参数。根据RISC-V的函数调用规范（calling conventions），它的函数调用过程通常分为以下6个阶段[7]：

  1. 将参数存储到函数能够访问到的位置；

  2. 跳转到函数开始位置(使用 RV32I 的 jal 指令)；

  3. 获取函数需要的局部存储资源，按需保存寄存器；

  4. 执行函数中的指令；

  5. 将返回值存储到调用者能够访问到的位置，恢复寄存器，释放局部存储资源；

  6. 返回调用函数的位置(使用 ret 指令)。

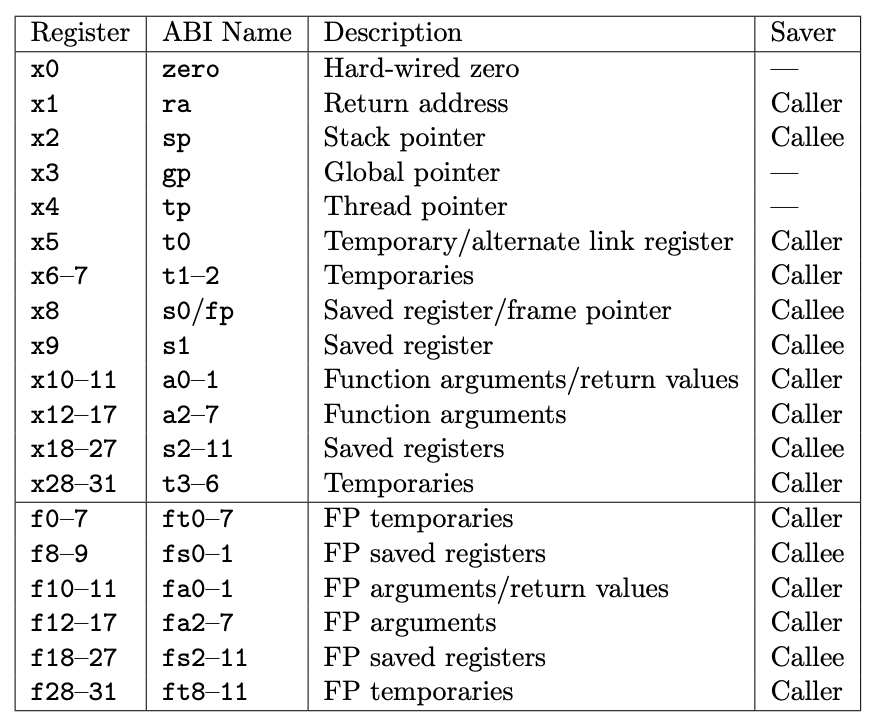

在第三个阶段结束后获取函数的参数是比较容易的。查阅函数调用规范（图4.9）后可知，我们需要的三个函数调用参数会分别被放在a0, a1 和 a2 寄存器上。

../_images/4-9.png

因此，若要获取系统调用的参数，我们只需要编写一个能获取寄存器信息的 eBPF 程序，并在需要跟踪的系统调用对应的内核函数上插桩即可。

eBPF 程序可以用多种语言编写，在这里我们选用 C 语言。eBPF 程序的代码如下：

#include "bpf.h"
#include "kprobe.h"
int bpf_prog(struct kprobe_bpf_ctx *ctx) {
bpf_trace_printk("%", 0, 0, 0); //字符串是rust 格式的
bpf_trace_printk("R", 0, 0, 0); //用于标识消息类别
for (int i = 0; i < 3; ++i) {
   bpf_trace_printk("{}", ctx->tf.regs[i], 0, 0);//发送寄存器数据
}
bpf_trace_printk("#", 0, 0, 0);
bpf_trace_printk("00", 0, 0, 0);
return 0;
}

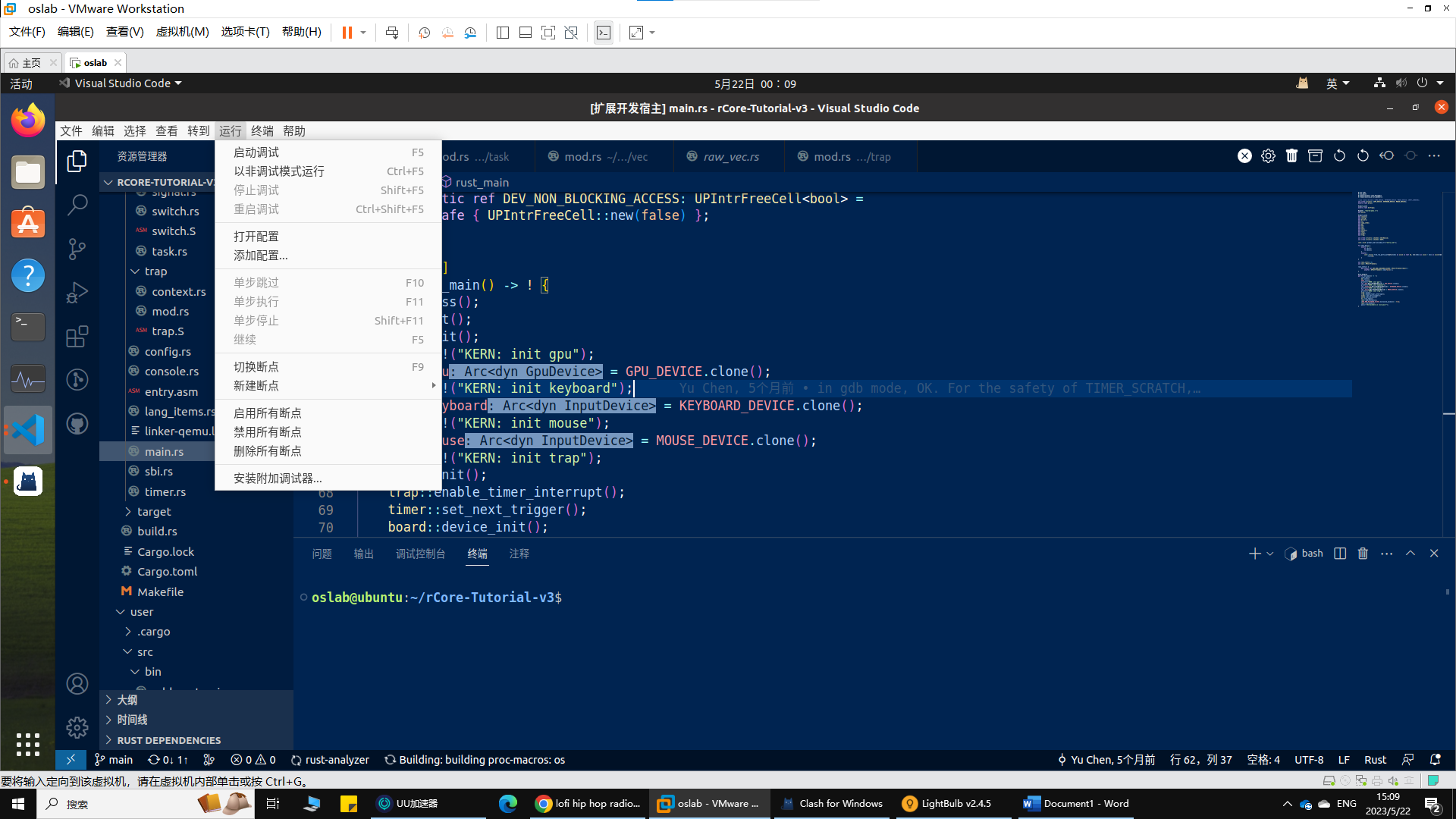

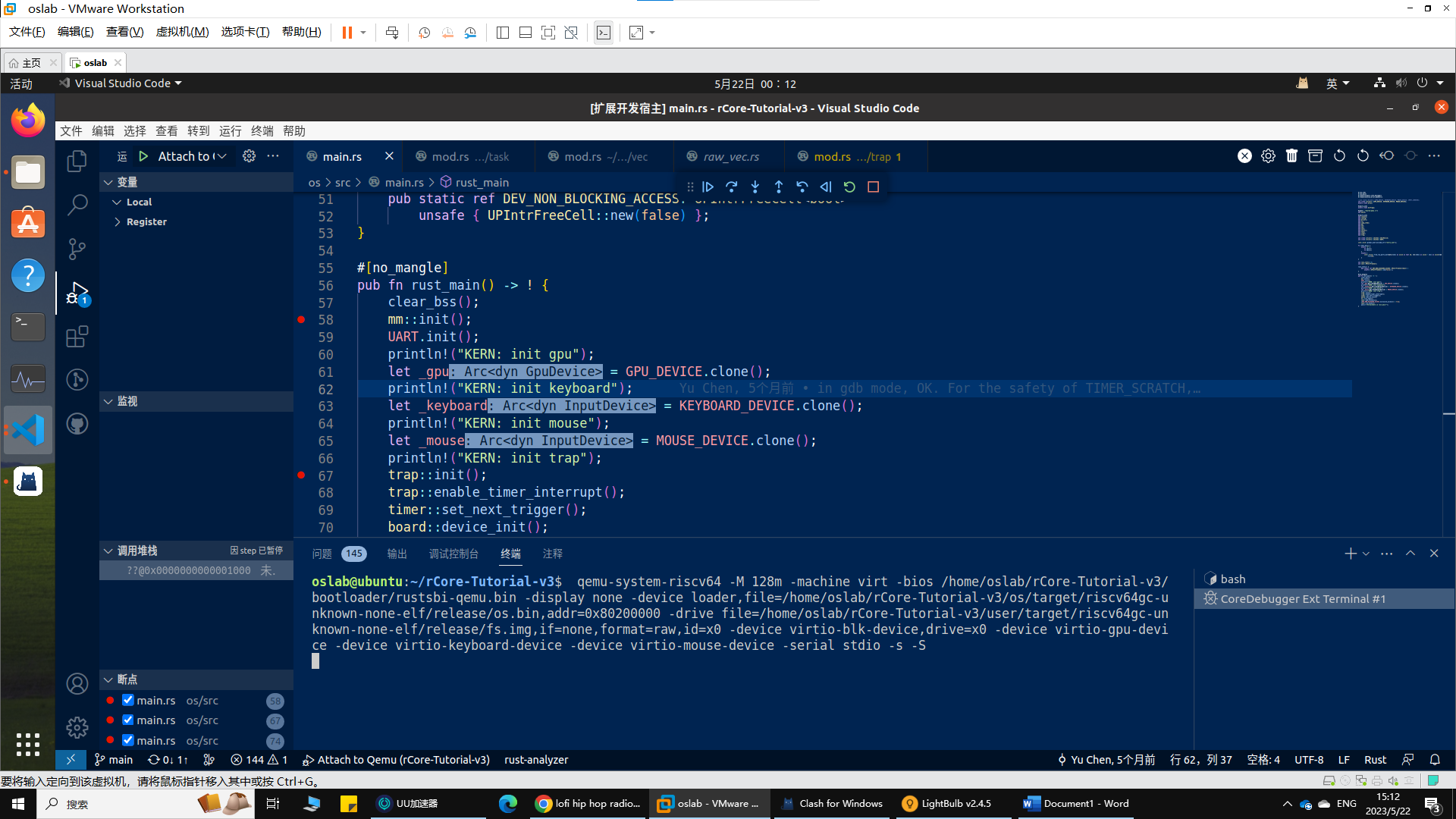

需要注意的是，由于 rCore-Tutorial-v3 的eBPF模块的字符串处理例程直接调用了 Rust 语言的字符串处理函数，因此字符串是 Rust 格式的。编写后，用 Clang 编译器编译到 eBPF 目标。 接着，将编译出的目标文件以硬编码的形式存储在eBPF Server中。至此代码的修改完成，我们可以编译、启动整套调试工具。 我们在在线 IDE 中点击“运行 - 调试”，调试工具就会自动连接到虚拟机提供的 gdbserver。然后我们可以设置 main-stub 的断点：

../_images/4-10.png ../_images/4-11.png ../_images/4-12.png

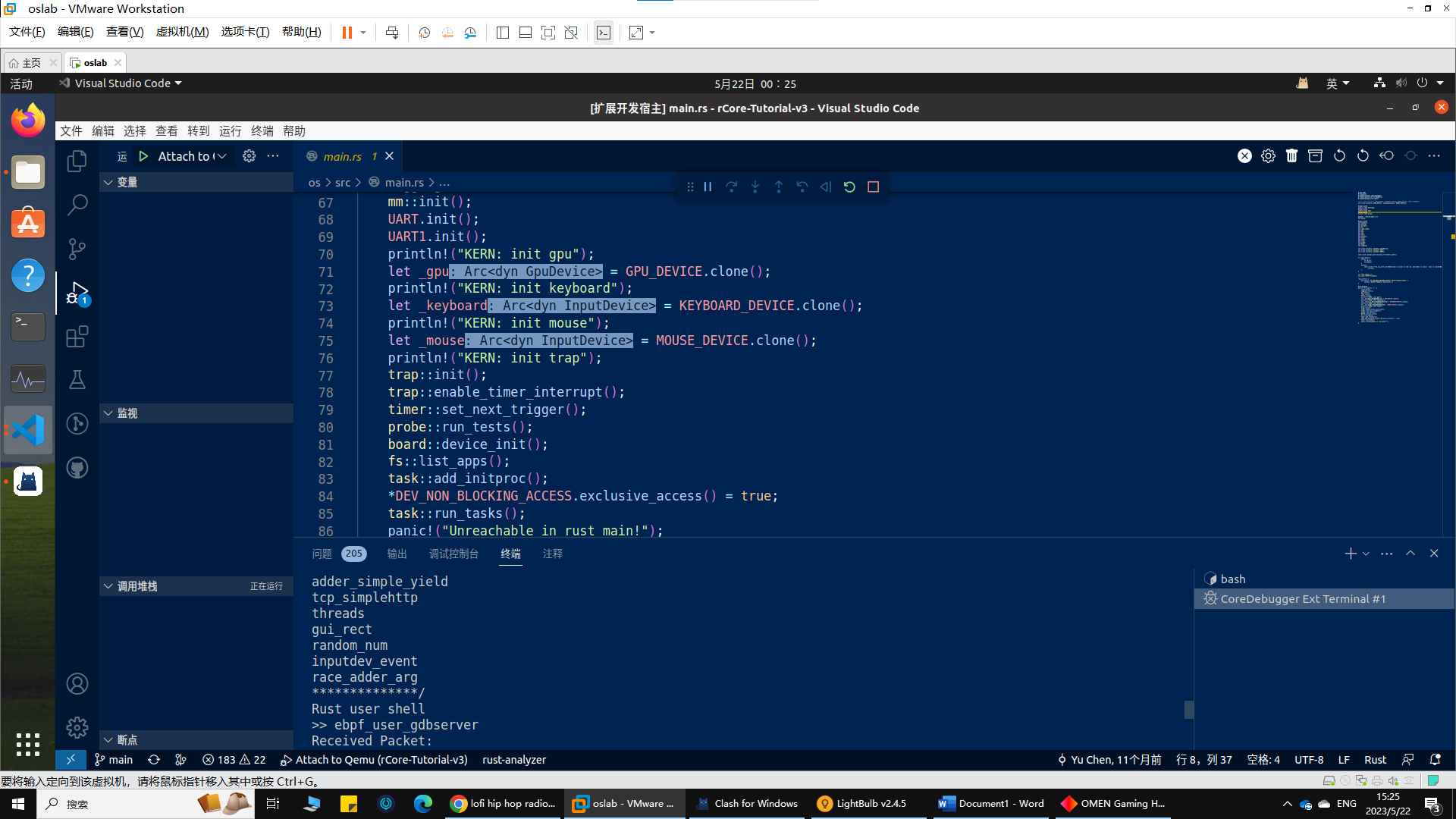

在设置完main-stub的断点后，我们按“continue”启动虚拟机。启动之后，在终端中打开 eBPF Server，此时 eBPF Server 可以通过串口和 GDB 中对应的子模块通信：

../_images/4-13.png

我们让GDB 中对应的子模块连接到 eBPF Server。在调试控制台中输入下列命令启用GDB中的eBPF子模块：

so ~/rCore-Tutorial-v3-eBPF/rCore-Tutorial-v3/side-stub.py

调试控制台输出以下信息，表示成功启用该模块。

{“token”:14,”outOfBandRecord”:[],”resultRecords”:{“resultClass”:”done”,”results”:[]}}

接着令这个模块通过串口连接到eBPF Server：

-side-stub target remote /dev/pts/4

调试控制台输出以下信息，这说明连接成功：

{“token”:18,”outOfBandRecord”:[],”resultRecords”:{“resultClass”:”done”,”results”:[]}}

最后输入要跟踪的系统调用。此处我们以 sys_open 为例：

-side-stub break sys_open then-get register-info

调试控制台再次响应，表示插桩成功：

{“token”:19,”outOfBandRecord”:[],”resultRecords”:{“resultClass”:”done”,”results”:[]}}

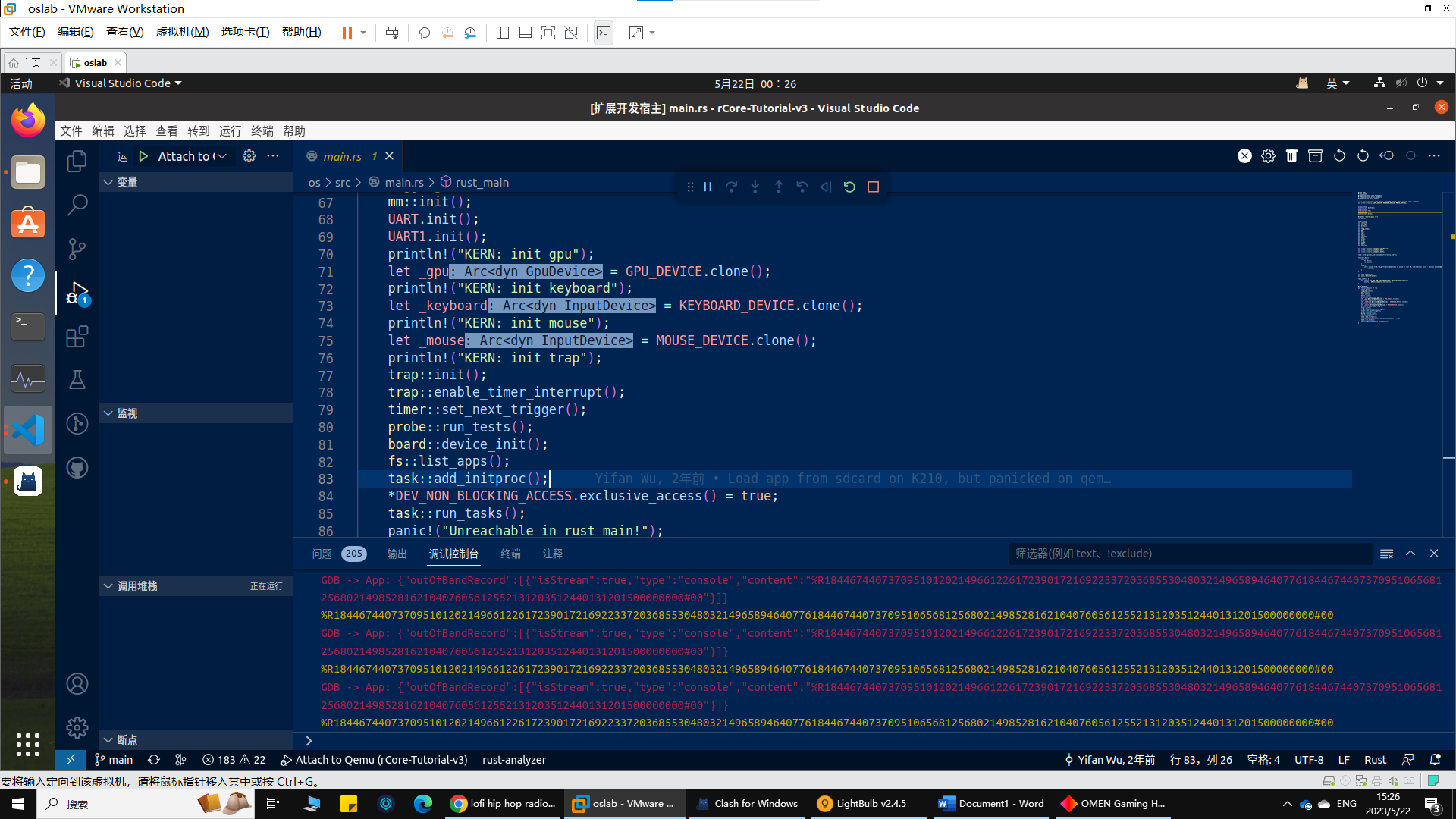

接下来可以看到，当我们跟踪的内核函数被触发时，eBPF程序运行并收集信息，返回了我们需要的三个参数：

../_images/4-14.png ../_images/4-15.png
